　　【三牛儀表】創意無極限，儀表大發明。今天為大家介紹一項國家發明授權專利——超聲波水表。該專利由天津市金鳳科技發展有限公司申請，并于2018年5月11日獲得授權公告。

　　內容說明

　　本發明涉及水表裝置領域，尤其涉及一種超聲波水表。

　　發明背景

　　隨著智能卡技術的不斷推廣，非接觸式智能卡以其方便、安全等特性己經被廣泛應用在公交、出租車、如油等小額付費的應用場合。在水表與智能卡讀卡機合一的智能化水費收費應用中，用戶在智能卡中預先存放一定數額的錢款，付費時用戶只需要使用智能卡，與水表合一的讀卡機根據水表提供的水資源使用數據，從智能卡內存放的錢款中扣除相應數額，就完成了水費的繳付過程。

　　目前超聲波水表的球閥都是側面安裝，如中國專利公開了一種不銹鋼超聲波閥控水表檢測管段，201710756506 .9。在側面將球閥放入到管段內，再通過一小段管端擰緊，這種結構的缺點是，工人在裝配時非常不便，需要先放入球閥，再將球閥擺正后與螺桿固定，最后擰入管段，不便于操作，費時費力。再如中國專利公開的一種穩定度高、始動小的超聲波水表管路結構，專利號2014200084430，這種方式的缺點是，如果換能器的安裝孔距離水表的兩端較遠的情況下，這種安裝方式安裝起來非常困難，另一種方式是從換能器安裝孔的位置向下設置一個沉孔，沉孔內安裝一個支架，如中國專利公開的一種超聲波水表，專利號：2014208693206，這種結構需要轉動支架，不斷的調節反射片的角度，安裝速度也非常的慢。

　　發明內容

　　本發明的目的在于克服上述技術的不足，提供一種超聲波水表，便于裝配和拆卸，降低后續成本。

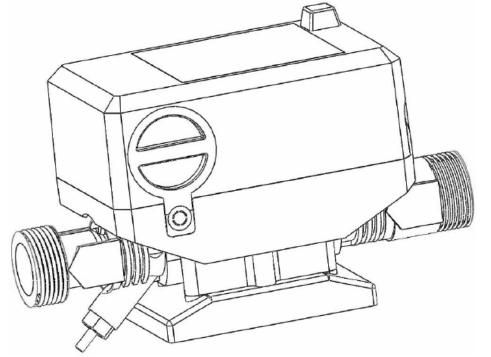

圖為本發明結構示意圖

　　本發明為實現上述目的，所采取的技術方案為：一種超聲波水表，其特征在于：包括水表本體、閥體、閥底座、閥球、左固定座、右固定座以及反射片；在水表本體的兩側分別設有換能器安裝孔，換能器安裝孔的側壁上對應設有兩個T形安裝槽，反射片的兩側分別固定有T形連接耳，反射片與T形連接耳一體成型，T形連接耳與T形安裝槽配合，換能器壓在T形連接耳的上部將其固定在換能器安裝孔內，通過壓片將換能器與超聲波管段固定在一起，閥體安裝在水表本體上，閥體帶有與水表本體連通的閥腔，在閥體底部設有入口，左固定座和右固定座上都帶有通孔，通孔的直徑小于閥球的外徑，左固定座上帶有銷軸，右固定座上帶有與銷軸配合的軸套，閥球置于左、右固定座之間，銷軸插入到軸套內共同從入口裝入到閥腔內，閥底座與入口通過螺栓連接將閥球和左、右固定座密封在閥腔內。

　　相對于現有技術，本裝置更改了傳統閥球的安裝方式，在水表本體的中部一體鑄造成型一個閥體，閥體帶有閥腔，可以閥球，本裝置先將閥球通過左、右固定座固定后再一同放入到閥腔內底部有閥底座螺栓固定。通過本裝置可以快速的安裝閥球，整體結構緊湊美觀，工人裝配效率大大提高。將傳統的換能器安裝孔內對應的兩個側壁上銑出兩個T形安裝槽，用于裝配T形連接耳，反射片的兩側一體成型兩個T形連接耳，體積非常小，占很小的空間，可以從T形安裝槽上部滑入，不用進行二次調整，非常便于安裝，大大提高了工作效率。
